Pornire automata GPS pentru integrarea acestuia in masina



O intrebare care mi se pune destul de frecvent:  Cum fac sa porneasca automat aparatul GPS la pornirea masinii


 De ce ai vrea acest lucru, v-ati putea intreba firesc.   Pentru ca o parte dintre voi, cititorii (sper si cumparatori) doresc sa isi integreze GPS-ul undeva in masina, locatii posibile ar fi:

  • deasupra bordului, la masinile care au un fel de dulapior cu un capac deasupra care se deschide.  Asa ceva de exemplu
  • sub bord, deasupra scrumierei
  • in parasolar
  • in suportul de ochelari din plafon
  • sau altundeva in masina unde este vizibil, de ce nu, chiar si pe parbriz, cu ventuza



Pana acum aveam 2 raspunsuri:

  1. Apesi pe buton  Tongue out   Adica pornesti manual GPS-ul ca tot omul.  Nu prea e o solutie pentru cazurile in care nu mai ai acces la buton
  2. Cumperi un Radio-DVD-GPS-TV  si nu te mai doare capul, ai tot ce ti-ai dorit.  Insa cuvantul cheie este "CUMPERI".  si pretul nu este nici dublu, nici triplu, ci cam de 5-6 ori mai mare fata de un GPS obisnuit.  Bine, primesti totusi un Radio, DVD player, MP3 player, Bluetooth, TV digital DVB-T (sau analog), navigatie GPS si ce o mai fi inclus in modelul corespunzator masinii tale.  Insa unii nu doresc sa dea asa multi bani, sau nu doresc sa se desparta de unitatea radio existenta in masina.

Daca va ganditi sa blocati butonul pe "apasat", nu functioneaza:  aparatul va porni la alimentare, insa dupa cateva secunde se va opri

Acum, ca urmarea a unei saptamani de studiat/testat, va putem oferi o a 3-a varianta:

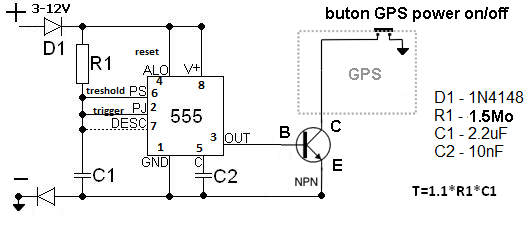

  1. Folosesti o schema (relativ) simpla care simuleaza apasarea butonului de pornire timp de 3 secunde la pornirea masinii



simulator_apasare_buton_GPS

Schema foloseste un integrat NE555 cu 8 pini, 1 rezistenta, 1 dioda, 2 condensatori si un tranzistor NPN (poate fi folosit optional un releu pentru asta)

Desigur, se vor gasi intre cititori specialisti care ar fi putut poate rezolva problema mai usor. Ii invit sa ne impartaseasca si noua alte solutii mai simple



Sa va explic cum functioneaza si cum se implementeaza schema de mai sus. In primul rand va atrag atentia ca acest lucru presupune deschiderea aparatului si implicit pierderea garantiei!

Schema se alimenteaza preferabil direct din placa aparatului, fie din locul unde se cupleaza bateria, fie din alta sursa stabila de 3-5V, poate fi alimentata chiar din mufa mini-USB unde intra alimentatorul auto

Dupa alimentare, integratul va mentine o tensiune de iesire pe pinul 3 (OUT) un timp dat de produsul matematic al rezistentei R1 * condensatorul C1. In cazul de mai sus, cam 3 secunde. Puteti folosi o rezistenta sau condensator mai mic pentru a scade acest timp

In aceste 3 secunde, iesirea de pe pinul 3 va stimula tranzistorul NPN sa conduca curent de la C catre E.

Dupa cele 3 secunde, iesirea revine la 0V si tranzistorul opreste circularea curentului.



Butonul de pornire in cazul nostru (si probabil in general) cupleaza la masa un semnal din GPS, ceea ce genereaza pornirea/oprirea aparatului de navigatie.  Deci din cele 2 contacte ale butonului unul este masa (0V).  Trebuie sa identificati care este acest contact, si sa folositi CELALALT contact, cel care este tras la masa prin apasarea butonului.  Acolo lipiti un fir ce il duceti la schema, la pinul C al tranzistorului. Acesta, cand va fi stimulat de integratul NE-555, va trage la masa pinul C, intocmai ca si cum ati apasa voi butonul de pornire

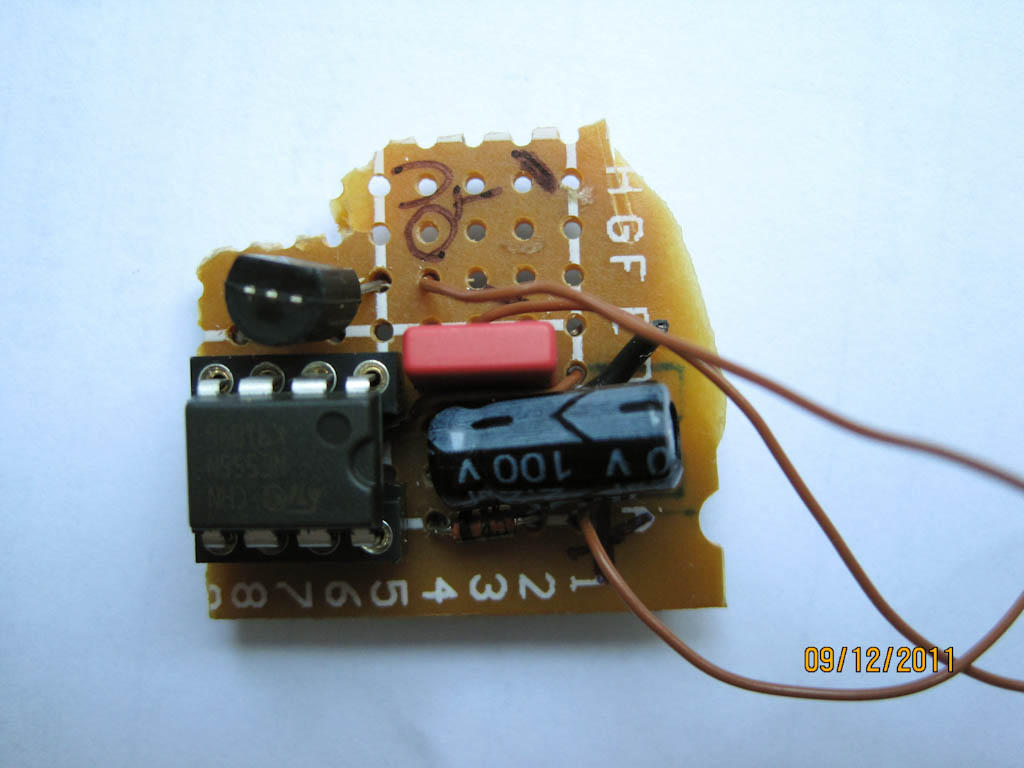

Mai jos aveti poza cu schema asamblata, nu este cel mai bun exemplu de asamblare profesionista, dar nici eu nu ma laud ca as fi un electonist profesionist, ceea ce conteaza e ca functioneaza Smile

Cele 3 fire corespund, conform schemei de mai sus:

  • alimentarea apratului +V
  • masa 0V
  • firul care merge catre butonul de pornire al aparatului GPS



simulare_buton-1



simulare_buton-2
